Вертикальные вылеты брусков и образуют плоскости будущих фронтонов и треугольной части внутренней перегородки. Последняя при этом получается ограниченной с двух сторон, каждая из которых обращена к одному из фронтонов. С возведения верхней части перегородки и следует начать работу, чтобы разведать все «подводные камни». Фронтоны монтируют, прижимая их к вылетам брусков, в случае необходимости также не до конца забитыми гвоздями на каждой четвертой – пятой доске. Последние (самые короткие) детали фронтонов можно связать с уже выставленной частью накладками с внутренней стороны, вплоть до элемента, на котором монтируется коньковый прогонный брус. Установив этот брус на место, ставим последние детали на все три стенки.

С внутренней стороны фронтонов и с обеих сторон перегородки закрепляем предварительно подогнанные в месте стыка с коньковым брусом и между собой «фальшстропила» – доски сечением 50х100 мм, пришивая к ним фронтонные доски (гвозди снаружи). В результате этой операции фронтоны превращаются в прочные конструкции щитового типа. Последовательно полностью подшиваем потолок 11, утепляем плоский скат крыши, а затем и обшиваем его обрешеткой. Конструкция крыши становится достаточно жесткой, но полную жесткость она еще не набрала. Поэтому без особой нужды не будем спешить со снятием технологических крепей.

Однако если есть уверенность в надежности сооружения и необходимость, например, в материале, можно воспользоваться частью технологической оснастки для монтажа фронтона крыльца, который производится аналогичным образом (несколько изменяется форма крепей). Коньковый брус последнего фронтона лучше всего соединить с уже установленным коньковым брусом посредством металлических уголков и шурупов (см. рис. 4.45). Усиливаем конструкцию крыши, связав потолок и обрешетку закладными «фальшстропилами», которые изготавливаем из бруска 50х50 мм от освободившихся технологических крепей и обрезков – «коротышей» потолочных и обрешеточных досок. При этом крыша по длине делится на секции («шпации»), ширина которых выбирается из условий удобства работы с утеплителем. Закладываем утеплитель и прибиваем обрешетку второго ската крыши, тщательно подгоняя доски в месте их примыкания к коньковому брусу крыльца. При аккуратном выполнении этой операции обрешетка усиливает стык коньковых брусьев. Основная часть крыши готова.

Завершаем оставшуюся ее часть. В месте примыкания обрешетки к верхним венцам крыльца ставим единственную во всей конструкции стропильную ферму. Ендову формируем «лежачим стропилом» – уложенной плашмя на обрешетку доской 50х100 мм, стыкующейся верхним концом с коньковым брусом крыльца, а нижним – с основанием стропильной ноги (поз. 15 рис. 4.45). При этом верхняя боковая грань доски выводится в одну плоскость с боковыми гранями фронтона крыльца и стропильной ноги при помощи поставленной на ребро прямой (поверочной) доски. Верхние и нижние стыки обеих ног «лежачей» стропильной фермы тщательно подгоняются в местах примыкания, после чего они крепятся гвоздями к готовой обрешетке. Пришиваем обрешетку крыши крыльца, причем ее доски заготавливаем с припуском 2 – 3 см для исправления возможных ошибок при формировании линии стыка с обрешеткой готовой части крыши. Выравниваем линии всех фронтонных свесов крыши.

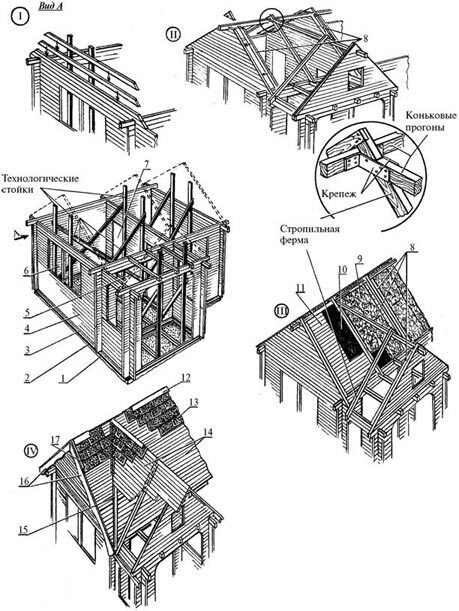

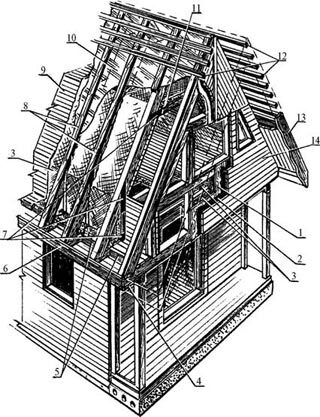

Рис. 4.45. Возведение крыши: I, II, III, IV – технологическая последовательность; 1 – фундамент; 2 – гидроизоляция; 3 – нижняя обвязка; 4 – венцы «сруба» (шпунтованная доска 100х50 мм); 5 – потолочные балки крыльца; 6 – оконный проем; 7 – дверной проем; 8 – фальшстропила; 9 – утеплитель; 10 – пергамин; 11 – потолок; 12 – конек; 13 – кровля; 14 – обрешетка; 15 – «лежачее» стропило; 16 – лобовые карнизные доски, 17 – накладные защитные доски

Крыша домика на холме (см. рис. 4.9) во многом схожа с только что рассмотренным вариантом и, следовательно, тоже не простая. Но есть и радикальные отличия. В данном случае она выполнена по бесстропильной схеме, о чем выше уже говорилось. Начинается ее возведение также со сборки фронтонов и верхних частей внутренних перегородок (рис. 4.46). Затем устанавливаются прогоны – промежуточные и коньковая балки. После этого подшивается потолок 5, укладывается пароизоляция 6, по ней – утеплитель 7, который можно накрывать обрешеткой 8. В варианте с утеплением крыша очень прочна (двойной щит). В простейшем же варианте, если утепление почему-либо не требуется, обрешетка 8 может выполнять и роль потолка. Из рисунка хорошо видно, что в данной конструкции стропила как таковые отсутствуют, а характерной особенностью является поперечное (по отношению к продольной оси дома) направление обрешетки.

Крыша показанного на рис. 4.11 комфортного щитового дома внешне выглядит традиционной и представляет собой связанную обрешеткой стропильную систему (рис. 4.47). Шаг установки стропил, а значит, и их количество, зависит от нескольких параметров: сечения досок или брусьев, идущих на изготовление стропил; материала кровли (достаточно сравнить бетонную черепицу и, например, «Ондулин»); климатических характеристик места застройки (снеговая и ветровая нагрузки). Интереснее то, что элементы стропильной рамы связаны в единое целое металлическими накладками (соединителями) посредством гвоздей и шурупов. Поскольку на обшивку стеновых панелей идет высококачественная фанера или плиты OSB, то неизбежно наличие остатков (обрезков) листового материала. Поэтому часть соединительных накладок стропильных рам без ущерба для их прочности можно изготовить из фанеры или OSB.

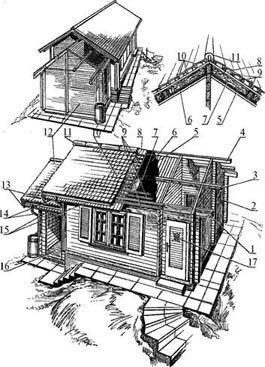

Рис. 4.46. Конструкция домика на холме: 1 – мауэрлат; 2 – окно кухни; 3 – прогон; 4 – коньковый брус; 5 – потолок; 6 – пароизоляция; 7 – утеплитель; 8 – обрешетка; 9 – бруски под черепицу; 10 – кровля; 11 – коньковые кровельные элементы; 12 – пристройка; 13 – лобовые доски; 14 – водосточные трубы; 15 – сливы; 16 – тамбур пристройки; 17 – декоративное окно

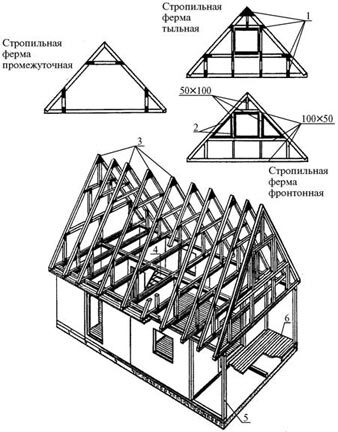

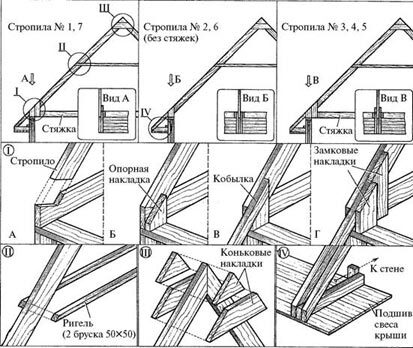

Рис. 4.47. Конструкция крыши: 1 – металлические соединители; 2 – оконные проемы; 3 – стропильные фермы; 4 – лестница; 5 – стойка; 6 – пол

На рис. 4.47, в частности, показаны стропильные рамы, при сборке которых использованы плоские накладки. Характерной чертой такой конструкции стропильных рам является то, что при их изготовлении отпадает необходимость в выполнении традиционных врубок, кстати, в этом случае наиболее сложных. Трудоемкость же изготовления таких рам уменьшается при одновременном улучшении их прочностных характеристик.

При изготовлении стропильных рам очень важно обеспечить одинаковость их формы. Тогда для обеспечения правильной геометрии крыши остается только одинаковым образом выставить стропильные рамы. На выбор конкретного типа обрешетки решающее влияние оказывает кровельный материал. Так, например, монтаж гофролиста или металлочерепицы ведут по брускам, расположенным с шагом 300 – 400 мм, в то время как мягкая черепица типа «Ондулин» требует уже сплошной обрешетки.

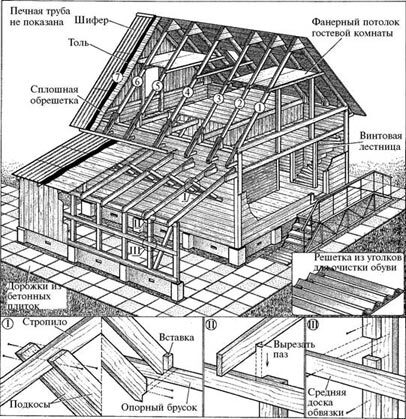

Для обеспечения максимально возможного срока службы кровли не следует забывать о защите внутренней стороны покрытия от конденсата, для чего имеется достаточно средств. Очевидно, что и конструкция, и технология возведения крыши усложняются при использовании ее объема в качестве дополнительного этажа. На рис. 4.48 показаны наиболее интересные фрагменты обустройства мансарды, требующие некоторой визуальной детализации. Рис. 4.49 вносит дополнительную ясность в такие вопросы, как утепление мансарды и обустройство главного фасада.

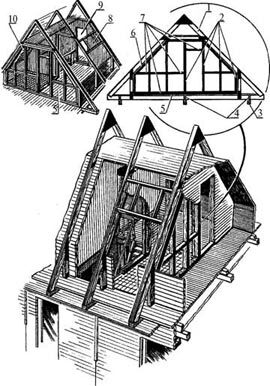

Рис. 4.48. Устройство мансарды: 1 – стропильная ферма; 2 – стойки каркаса перегородки; 3 – перекрытие; 4 – межстропильные вставки; 5 – пол; 6 – внутренняя обшивка; 7 – поперечины каркаса перегородки; 8 – оконный проем холла; 9 – дверной проем спальни; 10 – оконный проем туалета
