Несколько особняком стоит конструкция крыши дома по рис. 4.13. Решающую роль при этом сыграла принятая компоновка дома, в результате чего в объеме крыши оказались и часть объемов комнат второго этажа, и объем технического отсека, и объемы третьего и четвертого уровней. Именно в силу этого для внешне типичной крыши стропила (рис. 4.50, 4.51) изготавливались в двух вариантах: без стяжек (2 шт.) и со стяжками, причем последние еще были подразделены на две модификации – фронтонные (2 шт.) и центральные (3 шт.). Необходимость наличия стропил без стяжек была вызвана тем, что стяжки (при их наличии) стропильных ферм над комнатами второго этажа проходили бы через центральную часть их объема. Оценки показали (а позднее практика подтвердила), что наличие ригелей в стропильных фермах (см. рис. 4.51), а также усиление конструкции крыши обрешеткой и внутренней обшивкой помещений позволили отказаться от двух стяжек без ущерба для прочности крыши. Стропила (ноги и стяжки) были изготовлены из доски 50х150 мм, а ригели – из сдвоенных брусков 50х50 мм.
Рис. 4.49. Утепленная мансарда: 1 – внешняя обшивка щитов; 2 – паропроницаемая влагозащита; 3 – утеплитель; 4 – подшивка бокового свеса; 5 – межстропильные вставки; 6 – карнизная доска; 7 – металлические соединители; 8 – стропильные рамы; 9 – внутренняя обшивка; 10 – антиконденсационная пленка; 11 – ригели; 12 – обрешетка; 13 – лобовая карнизная доска; 14 – обшивка фронтона
Рис. 4.50. Общая конструкция дома в четырех уровнях
Сборка стропильных ферм производилась на плоскости верхней обвязки, для чего под каждую собираемую ферму подкладывались силовые доски. Первая собранная ферма послужила шаблоном для всех последующих. Нестандартной была и процедура установки стропил. Производилась она с помощью ручной лебедки, закрепленной за нижнюю обвязку, и блока, установленного на верхней обвязке. Первую же фронтонную стропильную ферму вытягивали в вертикальную плоскость фалом из-за пределов строения. Последовательность действий при этом была такова. Из исходного положения (стропильная ферма лежит горизонтально на верхней обвязке) поднимали вершину фермы на некоторую высоту и фиксировали ее технологическими раскосами относительно верхней обвязки. Затем выбирали образовавшуюся слабину фала или троса лебедки до сильного натяжения. Повторяли эти операции до тех пор, пока устанавливаемая ферма не принимала вертикального положения.
Рис. 4.51. Конструкция элементов крыши дома в четырех уровнях
Перед подъемом очередной фермы располагали ее на верхней обвязке так, чтобы основания стропил были максимально приближены к месту их крепления, – при этом отпадала надобность в перемещении вертикальной, но не закрепленной стропильной фермы. К моменту установки последней (фронтонной) стропильной фермы места для ее исходного расположения на верхней обвязке уже не оставалось. Поэтому стяжку фермы разместили на обвязке, а к вывешенным за пределы плана дома стропильным ногам прибили подобные «ходулям» достающие до земли технологические упоры (брусок сечением 50х50 мм). При установке фермы, когда упоры оторвались от земли, подпорки сняли со стропил. Плоскости стропильных ферм устанавливались вертикально по отвесу, после чего фермы фиксировались сначала относительно верхней обвязки технологическими подкосами, а затем скреплялись между собой обрешеткой (брусок 50х50 мм с шагом порядка 50 см). По обрешетке была настелена кровля из волнистых асбоцементных листов.
4.5. Полы
Их традиционная конструкция фрагментарно усматривается в приведенных выше рисунках (см. рис. 4.30, 4.32) и весьма широко описана в соответствующей литературе. На рис. 4.52 показано давно ставшее классическим устройство теплого пола. Понятно, что при отсутствии утеплителя и черного пола получается простейший одинарный пол. Обычно полы входят в состав перекрытий – цокольных и, при наличии нескольких этажей, межэтажных (рис. 4.53).

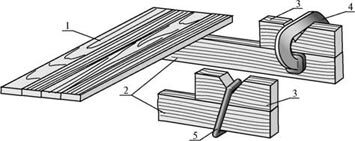

Казалось бы, о настилке полов сказано так много, что не должно оставаться никаких неясностей. Но тем не менее вопросы все-таки возникают, причем с самого начала. Известно, что самой сложной операцией при настилке полов является сплачивание половых досок. При описании этой работы авторы книг по строительству в подавляющем большинстве следуют неким давно сложившимся стереотипам – чего стоит только использование в качестве упоров для прижатия досок друг к другу забиваемых в лаги металлических крепежных скоб.

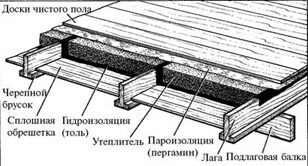

Рис. 4.52. Типовая конструкция теплого пола
Рис. 4.53. Устройство перекрытий и кровли: 1 – цоколь; 2, 3 – венцы обвязки; 4 – гидроизоляция; 5 – распорные вставки; 6 – черный пол; 7 – утеплитель; 8 – стойки каркаса; 9 – наружная обшивка; 10 – нащельник; 11 – внутренняя обшивка; 12 – плинтус; 13 – чистый пол; 14 – лага; 15 – черепные бруски; 16 – подлаговые столбики; 17 – внутренняя обшивка мансарды; 18 – стойки каркаса мансарды; 19 – стена; 20 – пол мансарды; 21 – потолок первого этажа; 22 – балки перекрытия; 23 – прогонная доска; 24 – прогон; 25 – водосток; 26 – верхняя обвязка каркаса; 27 – слив; 28 – влагозащитная пленка; 29 – обрешетка; 30 – черепица; 31 – стропила; 32 – прогон
В подавляющем большинстве современных конструкций домов в качестве лаг используются доски различной толщины, причем толщина 50 мм при этом может считаться чуть ли не максимальной. Спрашивается: а куда же эти скобы вбивать? Совершенно очевидно, что любая доска такой скобой колется и, стало быть, традиционный способ для рассматриваемых нами случаев неприменим. Вот и возникает первая задача – об упорах.
Конечно же, умельцы эту задачу решают – кто как. Но нас интересуют только рациональные решения, которые, естественно, имеет смысл рассмотреть в рамках рациональной же схемы проведения этой работы. Вкратце эта схема такова. Перед настилкой пола как таковой подлежащие креплению доски начерно «набрасываются» на лаги, образуя настил, с которого и производится работа. Приколачивая окончательно очередную доску, работающий находится на этом настиле, а перед ним между уже закрепленными досками и свободно лежащими имеется зазор.

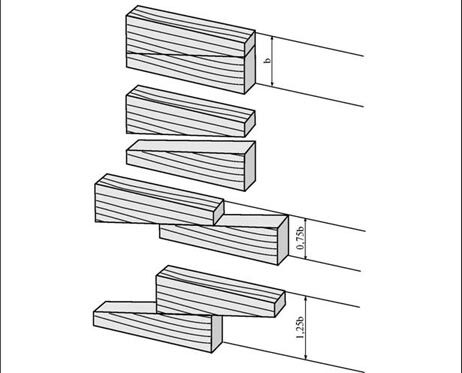

Так какие же эти упоры? Как обычно, тут возможны варианты, которые и рассмотрим в порядке «от простого к сложному». В простейшем случае можно обойтись вообще без каких бы то ни было упоров как таковых. При достаточной жесткости и плотности половых досок в качестве упора можно использовать каждую последующую доску по отношению к предыдущей. При этом доска, подлежащая окончательному креплению, поджимается к уже закрепленным от прибитой «вполгвоздя» к тем же лагам следующей доски, установленной на некотором расстоянии от первой. Упомянутое расстояние необходимо для размещения в полученном промежутке между досками упоров, распорных клиньев, а если надо – и подкладок различной ширины. Такой способ вполне применим при отсутствии необходимости в очень больших усилиях при сплачивании досок (качественный материал). Каждая доска при этом используется как упор один раз, а при некоторой сноровке для ее окончательного крепления на ней можно даже не менять гвозди, поработавшие упорами.
Не стоит использовать половые доски в качестве упоров несколько раз, ибо тогда в них отверстия вокруг гвоздей неизбежно разбиваются и нужно вбивать новые гвозди в новые же места, что не всегда приемлемо. Для многократного упора лучше подойдет специальная технологическая доска большей, чем устанавливаемые половые, жесткости. Например, при настилке пола досками толщиной 30 мм толщина доски-упора может составлять 40 – 50 мм. В этом случае резонно каждый раз устанавливать доску-упор с таким зазором, чтобы с одной установки упора можно было последовательно прижать и закрепить несколько половых досок.
