При этом возникает вопрос: а подойдет ли доска 25 мм, да еще после стружки (фактически 22 – 23 мм), в качестве половой. Ответ: подойдет, если лаги расположить с шагом 45 см. Лаги можно сделать сдвоенными, а можно и с закладными элементами.

Каркас постройки любого назначения возводится, а точнее, собирается из деревянного профиля, аналогичного металлическому. Преимуществ такой технологии очень много, но, во избежание повторов, отметим лишь одно из них, интересующее нас в данном случае: постройку можно возвести посредством только двух операций – пилением досок поперек и забиванием гвоздей.

Изготовление каркаса начинается со сборки нижней обвязки, на которую устанавливаются угловые и боковые стойки. Конструкция деталей и порядок их соединения ясны из рис. 2.9. Соединения производятся гвоздями 80 – 100. Допускается в необходимых случаях забивание гвоздей «под углом». Выступающие острые концы должны быть загнуты без ослабления соединения (шляпки гвоздей не должны отходить от плоскости доски). Поперечное сечение показанных на рис. 2.9 угловых стоек (два уголка каждая) в случае использования досок шириной 10 см составляет 100 см2, что эквивалентно брусу сечением 10х10 см. При этом жесткость таких угловых стоек на изгиб значительно превосходит жесткость упомянутого бруса.

Для малогабаритных построек это может оказаться излишним, и тогда можно воспользоваться стойками по рис. 2.10, где приведены три из множества возможных вариантов. При выполнении стоек по вариантам II и III можно выбрать их максимальную жесткость в желаемом направлении (например, вдоль длинной стенки). Из этого же рисунка ясны сочетания различных типов угловых стоек, как с нижней, так и с верхней обвязками каркаса. Стойки можно «собрать» в готовые сборные детали, а можно монтировать поэлементно.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader8.jpg

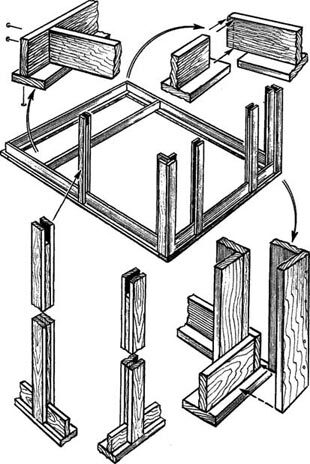

Рис. 2.9. Сборка каркаса из деревянного профиля

Стойки промежуточные (боковые, рис. 2.11). Профиль (сечение) их выбирается из необходимой прочности, а расположение определяется конструкцией стен (см. ниже).

Верхняя обвязка. Расположение горизонтальной полки ее тавра зависит от выбранной конструкции крыши и потолка (если он есть) и того, как будет подшиваться боковой свес (см. ниже).

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader9.jpg
Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader10.jpg

Рис. 2.10. Варианты угловых стоек каркаса

Если угол нижней обвязки собран на либо стороны (см. рис. 2.10), то тот же угол длинной горизонтальной полке тавра какой – верхней обвязки имеет смысл собрать по другой схеме (на короткой горизонтальной полке тавра), что ужесточит коробку каркаса на предмет перекоса.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader11.jpg

Рис. 2.11. Варианты боковых стоек каркаса

Монтаж верхней обвязки – этапный момент в сборке каркаса. Дальше строительство можно вести по одному из двух путей: либо приступить к обшивке стен, либо начать монтаж силовых элементов крыши. В последнем случае каркас совершенно необходимо укрепить подкосами (рис. 2.12), которые очень легко вписываются в данную конструкцию. Подкосы могут быть «штатными», т. е. органически входящими в каркас, а могут быть и технологическими, т. е. временными, устанавливаемыми для проведения каких-либо работ. Качественная же обшивка, если она «силовая», каковой и является обшивка из «дюймовки», вполне выполняет функцию подкосов и позволяет отказаться от последних, особенно в случае малогабаритных построек.

Обшивка стен. Она может быть двойная и одинарная, утепленная и нет. Одинарная, в свою очередь, может быть горизонтальная или вертикальная, окончательная и с последующей обшивкой изнутри или снаружи. Все эти возможности должен обеспечивать (и обеспечивает) каркас. Отсюда и различные варианты конструкции стен.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader12.jpg

Рис. 2.12. Укрепление каркаса подкосами

Рассмотрим их в порядке возрастания сложности.

1. Одинарная горизонтальная обшивка.

Особенности: наружные поверхности угловых и боковых стоек, а также грань доски «плашмя» нижней обвязки выведены в одну плоскость. Последнее условие не распространяется на верхнюю обвязку.

Горизонтальные доски обшивки «шьются» к вертикальным стойкам (рис. 2.13, вариант 2).

2. Одинарная вертикальная обшивка: три варианта.

2.1. Стойки, совмещенные с обшивкой (рис. 2.13, вариант 1). Особенности: поскольку при такой обшивке ее доски «работают» стойками, последние можно ослабить в поперечном сечении, что, помимо экономии материала, бывает удобно для обустройства стен изнутри. Однако, поскольку нижние торцы вертикальных досок обшивки базируются на горизонтальном плече элемента нижней обвязки, эта конструкция нуждается в наружной обшивке (например, кровельным железом для случая гаража или вагонкой в других случаях). Использовать же вертикальную обшивку в качестве наружной представляется возможным двумя другими способами.

2.2. Если нижняя обвязка выполнена из «уголка», а не из неравноплечего «тавра» (рис. 2.13, вариант 3).

В этом случае есть резон использовать обшивочную доску (с выбранной четвертью).

2.3. Вывести плоскость обшивки в плоскость, в которой лежат наружные поверхности стоек (рис. 2.13, вариант 4), для чего в каркас вводятся подкладные элементы.

Ясно, что доски вертикальной обшивки «шьются» к горизонтальным элементам каркаса: в двух первых случаях – к вертикальным полкам тавров верхней и нижней обвязок и к горизонтальному силовому элементу каркаса, объединяющим доски обшивки в щит, что значительно укрепляет конструкцию в целом.

При вертикальной обшивке с включением в обшивку элементов стоек боковые стойки можно в процессе обшивки слегка передвигать (на половину ширины обшивочной доски (+) от расчетного места). Это позволяет избежать трудоемкой подгонки ширины замыкающих досок в шпациях. Для этого при сборке каркаса надо лишь крепить боковые стойки не окончательно.

В итоге рассмотрено 4 варианта однослойной обшивки: один – горизонтальной и три – вертикальной.

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader13.jpg

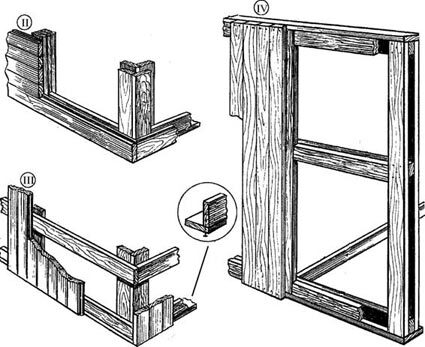

Рис. 2.13. Варианты обшивки каркаса из деревянного профиля

Деревянные дома, бани, печи и камины, гараж, теплица, изгороди, дачная мебель - any2fbimgloader14.jpg

Здесь уместно сделать замечание по поводу обработки поверхности обшивочной доски – ее строгания. Можно руководствоваться простым правилом, которое действует всегда: строгаются те поверхности, которые доступны глазу в готовом строении.

Применительно к однослойной обшивке это означает, что ее доски могут не строгаться вообще (последующее покрытие с двух сторон), обрабатываться с одной или даже с двух сторон (обе стороны ничем в дальнейшем не покрываются).

Переходим к двухсторонней обшивке (снаружи и изнутри). Ее варианты также рассмотрим в порядке возрастания сложности. Самый простой – внутренняя обшивка шьется по наружной. При этом если наружная – горизонтальная, то внутренняя – вертикальная, и наоборот. Желательно в этом случае между обшивками проложить в качестве ветрозащиты пергамин.

Такая внутренняя обшивка может быть выполнена из листового материала, а также из других, в частности, из более тонких и коротких досок.

Выполнима внутренняя обшивка и с зазором относительно наружной в толщину исходной доски (в нашем случае 25 мм). Например, вертикальными же досками, пришитыми к элементам «на ребро» верхней и нижней обвязок и горизонтальному силовому элементу каркаса (см. рис. 2.13, варианты 1 и 3). В обоих случаях доски внутренней обшивки стоят в одном ряду с элементами каркасных стоек.

Аналогично выполненная внутренняя обшивка для внешней по рис. 2.13 (вариант 4) дает зазор между обшивками в две толщины исходной доски (50 мм).
