Рис. 8.23. Дуга прямого действия: Uk – падение напряжения в катодной области; Uc – падение напряжения на столбе дуги; d – толщина листа; 1 – электрод; 2 – дуга; 3 – деталь

Рис. 8.24. Возбуждение дуги: 1 – короткое замыкание; 2 – плавление слоя металла; 3 – образование шейки металла при отводе электрода; 4 – зажигание дуги

При сварке на переменном токе безразлично, к какому зажиму сварочного трансформатора присоединены изделие и электрод. При сварке дугой переменного тока катодное и анодное пятна меняются местами. При этом дуга угасает, в силу чего она менее устойчива, чем дуга, питаемая постоянным током. Существенное преимущество сварки дугой переменного тока – относительная простота и меньшая стоимость сварочного оборудования. Сварку на постоянном токе выполняют при соединении «плюса» источника питания с изделием (прямая полярность) или электродом (обратная полярность). Во время горения сварочной дуги при прямой полярности больше нагревается свариваемое изделие, при обратной полярности – электрод. При этом скорость плавления электродов из низкоуглеродистой стали на 10 – 40% выше скорости их плавления при прямой полярности. Исходя из этого выбирают прямую или обратную полярность в зависимости от вида сварочных работ (прихватка или сварка), толщины свариваемых элементов (тонкие или толстые), электродов (углеродистая сталь, хромоникелевая) и др. При сварке тонких листовых деталей, а также некоторых специальных сталей, например коррозионно-стойких и жаропрочных, применяют соединение с обратной полярностью.

Рис. 8.25. Влияние токоподвода на отклонение дуги: 1, 2 – отклонения дуги; 3 – компенсация отклонения дуги наклоном электрода

Сварка. При сварке электрод перемещают в направлении его оси (для поддержания определенной длины дуги), вдоль и поперек сварного шва. При слишком быстром движении электрода шов получается узким, неровным и неплотным. Если движение электрода замедленно, возможны перегрев и пережог металла. Зигзагообразные движения конца электрода не только вдоль, но и поперек шва приводят к образованию широкого валика. Ширина широкого шва должна составлять 6 – 15 мм, а ниточного – на 2 – 3 мм больше диаметра электрода. Сварные швы подразделяют: по форме – на стыковые, угловые, тавровые и нахлесточные (рис. 8.26); по протяженности – на сплошные и прерывистые (рис. 8.27); по положению в пространстве – на нижние, горизонтальные, вертикальные и потолочные (рис. 8.28). Наиболее легко выполнять сварку в нижнем положении. Под-варка стыка с обратной стороны (ниточным швом) повышает надежность соединения. Качество сварки многослойного шва во многом зависит от тщательности выполнения первого слоя в его корне. Особое внимание должно уделяться обеспечению провара корня шва в конструкциях, исключающих возможность подварки обратной стороны стыка. Сварку вертикальных швов нужно выполнять снизу вверх. Сварка сверху вниз значительно труднее, т. к. при этом больше вероятность непровара. Для предотвращения вытекания жидкого металла из сварочной ванны при сварке вертикальных швов сварочный ток следует уменьшать на 10 – 15% по сравнению со сваркой в нижнем положении.

Рис. 8.26. Сварные соединения: 1 – стыковое; 2 – угловое; 3 – нахлесточное; 4 – тавровое

Рис. 8.27. Прерывистые сварные швы: а + в – шаг шва

Рис. 8.28. Пространственные положения швов: 1 – нижние; 2 – горизонтальные; 3 – вертикальные; 4 – потолочные

Для сварки горизонтальных швов подготовку кромок обычно выполняют с одним скосом у верхнего элемента соединения. Дугу при сварке горизонтальных швов возбуждают на нижней горизонтальной кромке, а затем переходят на верхнюю, скошенную кромку. Сложность потолочной сварки заключается в умении удерживать плавящийся металл от вытекания из кратера вниз. Это достигается только при сварке короткой дугой. Сварочный ток и диаметр электрода при сварке потолочных швов выбирают относительно меньшими – на 15 – 20% по отношению к сварке в нижнем положении. Различают способы заполнения сварных швов по длине и сечению. По длине их выполняют «напроход» и обратноступенчатым способом. Напроход швы, длина которых не превышает 300 мм, ведут от начала до конца в одном направлении. Сварные швы средней длины (300 – 1000 мм) сваривают либо напроход от середины к краям, либо обратноступенчатым способом. Последний способ применяют и при выполнении длинных (более 1000 мм) швов. Обратноступенчатый способ сварки заключается в том, что длинный шов делят на участки длиной 100 – 300 мм, которые проваривают в направлении, обратном общему направлению шва. При этом конец каждого участка сваривают с началом предыдущего.

По способу заполнения сечения различают однослойные и многослойные швы. В многослойном каждый слой можно выполнять за один или за два-три прохода. При этом во всех случаях в основу заполнения швов положен обратноступенчатый способ сварки. Стыковое соединение (рис. 8.29, 8.30) из элементов толщиной 4 – 8 мм выполняют однопроходным швом; элементы большей толщины сваривают многопроходным или многослойным швом. Многопроходную сварку обычно выполняют ниточными валиками электродами одного диаметра. В месте поворота шов надо заваривать без отрыва дуги. Диаметр электрода выбирают в зависимости от толщины соединяемых элементов, пространственного типа шва, свойств свариваемого металла.

Рис. 8.29. Стыковые соединения листов разной толщины

Рис. 8.30. Структура стыкового соединения: а – подготовленный стык; б – выполненный шов; с – зазор; р – притупление кромки; d – толщина листа; а – угол разделки; 1 – усиление шва; 2 – сварной шов; 3 – кратер

Род и полярность тока выбирают в зависимости от марки и толщины свариваемого металла. Оптимальный сварочный ток корректируют и устанавливают опытным путем. Направление давления дуги можно изменить наклоном электрода и тем самым повлиять на глубину провара. Для сварки элементов неодинаковой толщины диаметр электрода и сварочный ток подбирают по нижним параметрам режима сварки, рекомендуемым для элементов сварного соединения большей толщины. В таких условиях сварочную дугу направляют на элемент соединения большей толщины. Наибольшее распространение получили стыковые сварные соединения, в которых поверхность одного соединяемого элемента является продолжением поверхности другого. Различают следующие стыковые соединения: без скоса кромок, с отбортовкой, с односторонним скосом (V-образное) и с двусторонним скосом (Х-образное).

Преимущества стыкового сварного соединения по сравнению с соединениями других типов: возможность сварки элементов неограниченной толщины; более высокая прочность сварных соединений; минимальный расход металла на образование сварного соединения; надежность и удобство контроля. Недостатки – более точные соединения под сварку, что иногда сложно. В соединении с разделкой часть кромки оставляют нескошенной (притупление). При односторонней разделке притупление расположено внизу соединения, при двусторонней – в середине соединения. Отсутствие притупления приводит к образованию прожогов при сварке по стыку соединения. При толщине свариваемых элементов до 6 мм скос кромок не требуется.

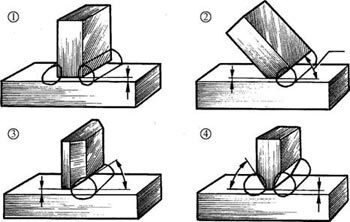

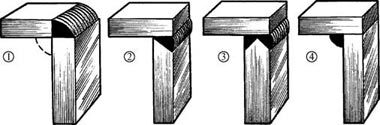

В элементах толщиной 5 – 30 мм и более применяют V-образную разделку с суммарным углом скоса 60 – 80°. Притупление при этом составляет 2 – 8 мм. Сварные соединения ответственного назначения с V-образной разделкой сваривают с двух сторон (с подваркой). В тех случаях, когда не удается сделать подварку например в сварных стыках труб малого диаметра и др., применяют остающиеся в сварном соединении подкладки. Элементы толщиной более 12 мм сваривают встык с двух сторон, когда имеется такой доступ, применяя Х-образную разделку (рис. 8.31). Различают несколько видов тавровых соединений. Тавровые соединения применяют без скоса свариваемых кромок и со скосом с одной или двух сторон. Угол скоса кромок в тавровых соединениях под прямым углом обычно принимают равным 55 – 60° (рис. 8.32). Схожи с тавровыми соединениями соединения угловые (рис. 8.33).
