Польские пушки украшены гербами Станислава Августа, князя Сапеги, князя Потоцкого, окруженными цепью ордена Белого Орла с надписью: «За веру, закон и паству».

На пушках с гербом Сапеги изображена мантия, в овале — стрела, вокруг — лавры, перевитые орденской лентой, и титул князя Нестора-Казимира Сапеги, который именовался главным начальником артиллерии великого княжества Литовского. На пушках выгравирован девиз «За веру, царя и закон» и надпись: «Гражданин меня пожертвовал отечеству».

На пушках с гербом графов Потоцких мы видим мантию, на ней овальный щит с семиконечным крестом и гербом Пилявы. Лавры переплетены лентой ордена Станислава. На овале надпись: «Граф Теодор Потоцкий коронной артиллерии генерал майор». Сверху расположены шлем и графская корона, а над ней страусовые перья с таким же, как в гербе, крестом.

Над гербом девиз «Для войны, но отнюдь не для гражданской» и год: «1767».

На дульном срезе многих пушек имеются надписи, в которых рассказывается о времени и месте отливки, а также о мастере.

На представленных в Московском Кремле пушках имеются имена таких замечательных литейщиков Франции, известных и далеко за ее пределами, как Беранже и Мариц. Существовало целое поколение мастеров Беранже, из которых особенно славился Жан-Франсуа Беранже. Он отливал пушки в образцовой литейной мастерской, организованной им в городе Дуэ, и как знаток литейного дела приглашался в другие города Франции. Мариц также работал в Дуэ, а затем в Гааге и в Вульвиче.

Интересны также имена и других иностранных мастеров пушечного литья XVIII века.

Некоторые пушки из замечательной коллекции Московского Кремля находятся сейчас в залах Государственного Исторического музея, а также у здания Бородинского музея, на месте славного Бородинского сражения.

Все они являются свидетелями героической борьбы русского народа за свободу и независимость нашей Родины.

Мы познакомились кратко с типами русских орудий и историей русского артиллерийского дела, осмотрели пушки Московского Кремля, прочитали имеющиеся на них надписи, узнали о мастерах, которые их отливали. А вот как отливались эти пушки? Об этом стоит рассказать отдельно.

Для того чтобы изготовить пушку, требовалось большое умение мастера и его помощников. Каждая пушка в XVI–XVII веках формовалась и отливалась более года. Очень много времени требовалось для просушки глиняной модели и формы.

Первоначально для отливки пушек использовали хорошо известный в то время сплав меди с оловом, из которого лили колокола.

Первыми специалистами пушечного литья были мастера колокольных дел, поэтому и все приемы технического процесса изготовления колоколов они механически переносили на пушки.

Изготовляемые в XVI–XVII веках орудия не имели никаких стандартов и определенных признаков классификации. Почти каждый литейный мастер создавал свой особый тип пушки, назначая ей по своему усмотрению длину, толщину и прочие размеры. Поэтому и артиллерия XVI–XVII веков была крайне разнообразна. Правда, предпринимались некоторые попытки регламентировать производство пушек. Например, на «Пушечном дворе хранилась роспись пищальных образцов старого и нового заводу»[6] т. е. список размеров, формы и веса всех вновь отливаемых пушек.

Интересные материалы об отливке пушек содержатся в книге профессора Н. Н. Рубцова «История литейного производства в СССР»[7].

Формовалась пушка к отливке весьма сложным способом. Весь процесс состоял из ряда отдельных операций. В первую очередь готовилась фальшивая[8] неразъемная модель корпуса будущей пушки. Ока делалась из глины на деревянном точеном или граненом стержне слегка конической формы, который являлся основной осью всей будущей формовки. На этот стержень навивался сололленный жгут, для того чтобы стержень можно было потом легко вынуть. При навивании жгута стержень вращался при помощи ворота на специальных подставках. Затем стержень обмазывали слоем глины и просушивали его на открытом воздухе. На просушенный слой глины наносился второй слой, и так несколько раз. Первые слои состояли из жирной, размоченной в воде глины. смешанной с молотым кирпичом, последние же — из тонко размолотой жирной глины, смешанной с волосом (это придавало составу большую вязкость). После этого поверхность вращающейся модели обрабатывалась при помощи специального шаблона, который срезал излишек глины и вырисовывал весь основной профиль пушки с ее декоративными поясками.

Затем на модели укреплялись детали пушки, т. е. цапфы, дельфины, надписи и другие лепные украшения, которые заранее отливались в специальных гипсовых или глиняных формах. Состав, из которого готовились детали, состоял из смеси воска, сала и толченого угля. Эти слепки прикреплялись на готовую модель при помощи деревянных колышков и проволоки.

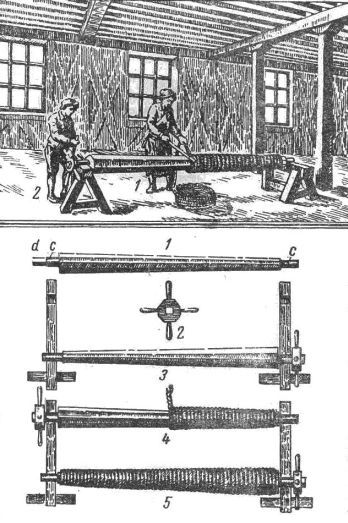

Процесс изготовления модели пушки

Таким образом получалась модель из глины и воска для отливки будущего орудия.

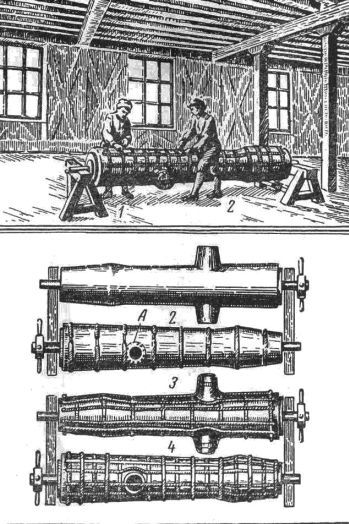

Процесс изготовления формы для отливки пушки

После хорошей просушки модели начиналось изготовление формы, или, как раньше называли, кожуха, который служил для отливки самого корпуса орудия. Модель пушки обмазывали специальным составом, состоящим из смеси сала и растительного масла, для того чтобы создать изолирующий слой между моделью и кожухом. При этом сухая глина очень хорошо пропитывалась составом, поэтому можно было легко отделить модель от формы.

Затем модель несколько раз обмазывалась размолотой жирной глиной, смешанной для вязкости и крепости с волосом и другими заполнителями. Каждый из нанесенных слоев просушивался на воздухе, а затем на него наносился еще более толстый слой из более густой глины, и так до необходимой толщины, которая могла обеспечить крепость формы, выдержать тяжесть растопленного металла. Толщина стенок формы обычно колебалась от 175 до 300 мм, а общий диаметр доходил иногда до 1 м. Диаметр же формы Царь-пушки был около 2 м при длине до 6 м.

Чтобы придать форме большую прочность, на нее накладывались еще поперечные железные обручи, которые в свою очередь соединялись с продольными железными полосами. В местах пересечения этих полос делались скрепления из проволоки. Общий вес такой модели и формы был очень значителен. Так, модель и форма Царь-пушки весили несколько десятков тонн.

После обмазки глиной готовая форма пушки основательно просушивалась на огне. Теперь нужно было удалить из формы модель. Для этого сначала выбивали стержень, на котором изготовлялась модель, а тот тянул за собой соломенный жгут. Затем форму ставили вертикально в яму для обжига на огне. Под действием огня растапливался изолирующий слой между формой и моделью. Восковые детали плавились и вытекали, становилась хрупкой сама модель, и ее сравнительно легко удаляли. После этого оставалась только одна форма корпуса будущей пушки с отпечатками на внутренней поверхности всех ее украшений и надписей.

Казенная часть пушки заканчивалась обычно торелью с винградом, которые формовались отдельно. Приемы формовки были одни и те же. Простой винград лепился по шаблону из глины, сложный — формовался из глины или воска. Затем эта форма соединялась с формой корпуса пушки при помощи продольных полос, концы которых были загнуты крючками.

Царь-пушка винграда не имеет, она формовалась без него. Торель у нее плоская. На ней видны следы ножа, которым срезали и равняли глину; кроме того, тут же имеются отпечатки пальцев мастеров, работавших над глиняной моделью. По этим следам можно определить, что модель и форма Царь-пушки были, как и у других пушек, выполнены из глины, а детали украшений, надписи и скобы — из воска.
