2.2.3. Объединение выходов операционных усилителей

Иногда при использовании ОУ в качестве компараторов напряжения возникает необходимость объединения их выходов. Разумеется, такую операцию нельзя проводить с моделями, для которых подобный вид соединения не предусмотрен (например, LM324). Микросхема LM389 имеет на выходе каскад на n-p-n транзисторе с открытым коллектором и допускает такое соединение. Типичное применение такой схемы — отслеживание аналоговой величины (например, напряжения батареи) и выдача сигнала в случае ее выхода за пределы заданного диапазона (рис. 2.12). Оба усилителя включены по схеме компаратора, один для верхнего порога, другой — для нижнего.

Самоучитель по радиоэлектронике - _33.jpg

Рис. 2.12. Объединение выходов ОУ

Когда контролируемое напряжение находится в допустимых пределах, на выходе каждого компаратора имеется состояние логической единицы (выходной транзистор выключен). Когда же напряжение выходит за заданные рамки, логическое состояние на выходе одного из ОУ изменяется на противоположное. Не следует забывать о подключении нагрузочного резистора, общего для всех компараторов, к положительному выводу источника питания.

2.2.4. Буферный усилитель

Микросхема CD4050 содержит шесть буферных усилителей, функция которых состоит в повышении мощности слабых сигналов до той величины, которая необходима для управления компонентами с высоким потреблением тока (например, светодиодами). Ряд усилителей можно без всяких проблем соединить параллельно — для того чтобы увеличить выходной ток или не оставлять свободными входы одного или нескольких усилителей. Такая схема также часто используется для управления мощными МОП транзисторами или источниками звуковых сигналов (рис. 2.13).

Самоучитель по радиоэлектронике - _34.jpg

Рис. 2.13. Буферный усилитель

Аналогичным образом можно включать инверторы (микросхема CD4049). У этих микросхем есть одна особенность: их положительный вывод питания обозначен номером 1 (у большинства микросхем это номер 16).

2.2.5. Опорный уровень

Операционные усилители часто используют для усиления переменного сигнала. Однако для усиления отрицательной полуволны нужно создать положительный опорный уровень напряжения. Такую опору, равную Ucc/2, формируют с помощью резистивного делителя R1R2 в сочетании с фильтрующим конденсатором С2 (рис. 2.14а).

Самоучитель по радиоэлектронике - _35.jpg

Рис. 2.14. Включение ОУ для получения опорного уровня (а)

В этом случае следует помнить о том, что усиливаемый аналоговый сигнал на самом деле наложен не на нулевой уровень, а на некоторое постоянное напряжение, которое обычно необходимо исключить перед подачей сигнала на следующий каскад. Для этой цели на выходе усилительной цепи ставят разделительный конденсатор С3, устраняющий постоянную составляющую напряжения.

Опорный потенциал может использоваться несколькими усилителями. Если их число велико или же требуется высокая стабильность опорного уровня, разумно построить небольшой источник питания, стабилизированный при помощи дополнительного операционного усилителя (рис. 2.14б).

Самоучитель по радиоэлектронике - _36.jpg

… и стабилизированный источник опорного напряжения (б)

2.2.6, Аналоговые сумматор и вычитатель

Сумматор и вычитатель напряжений входят в число базовых аналоговых схем на операционных усилителях (рис. 2.15). Они находят широкое применение, особенно для обработки и усиления сигналов, поступающих от датчиков физических величин, например температуры, механической нагрузки или показателя кислотности воды. Чтобы достичь нужной точности, следует- соблюдать идентичность парных резисторов. Это требование играет более важную роль, чем точный подбор абсолютных значений сопротивлений.

Самоучитель по радиоэлектронике - _37.jpg_0

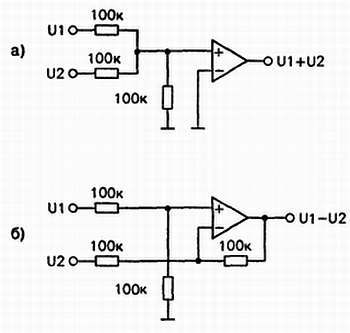

2.2.15. Схемы аналоговых сумматора (а) и вычитателя (б)

2.2.7. Подача звуковых сигналов

Существует много различных зуммеров, или звуковых преобразователей. Эти устройства можно разделить на два семейства: простые зуммеры и зуммеры со встроенным генератором. Последние использовать проще, поскольку для их включения достаточно подать питание. Для работы простого зуммера нужен внешний генератор, но часто вместо него можно использовать источник сигнала, уже имеющийся в схеме. Таким источником может быть, например, неиспользуемый (или используемый) выход счетчика или тактового генератора. Когда для управления применяется микроконтроллер, нетрудно создать генератор, введя в программу логический цикл. В этом случае появляется возможность регулировать тональность звучания. С точки зрения схемотехники зуммер можно считать емкостной нагрузкой, поэтому во многих случаях параллельно ему следует подключать резистор (рис. 2.16).

Самоучитель по радиоэлектронике - _38.jpg_0

Рис. 2.16. Простой зуммер

2.3. Световые индикаторы

2.3.1. Буквенная индикация из цифровой

Семисегментный индикатор позволяет отображать не только цифры, но и некоторые другие знаки и символы. Если творчески отнестись к поставленной задаче, можно обойтись без 16-сегментной модели или точечной матрицы, которые намного дороже и сложнее в применении. При этом вид отображаемой информации будет зависеть только от возможностей индикатора. На рис. 2.17 представлены некоторые примеры того, что может отображать

индикатор. Управление различными сегментами осуществляется при помощи специализированной логической схемы, как и в большинстве случаев применения символьной индикации.

Самоучитель по радиоэлектронике - _39.jpg

Рис. 2.17. Буквенная индикация на семисегментных индикаторах

2.3.2. Алфавитно-цифровые индикаторы на жидких кристаллах

Кроме классических семисегментных индикаторов имеется семейство так называемых алфавитно-цифровых индикаторов. Они могут отображать цифры, буквы и некоторые другие символы на одной или двух строках из 8 или 16 знаков с фоновой подсветкой или без нее. Такие модули имеют довольно сложную электронную начинку и управляются микроконтроллером через стандартный параллельный интерфейс в сочетании с тремя дополнительными управляющими вводами (рис. 2, 18).

Самоучитель по радиоэлектронике - _40.jpg

Рис. 2.18. Алфавитно-цифровой индикатор

Выводы Е и RS постоянно используются при работе, а вывод R/W, если он не используется для считывания содержимого внутренней памяти, должен быть заземлен через резистор.

Отметим, что индикатором можно управлять с помощью четырех битов вместо восьми. В этом случае, как ни странно, некоторые модели со строкой из 16 знаков начинают функционировать как двустрочные индикаторы, содержащие по восемь знаков на строку (реально же они остаются однострочными). Иначе говоря, после отправления восьмого знака необходимо выдать команду перехода на другую строку, чтобы получить возможность написать девятый знак.
