Первоначально подбирают базовую марку полимера в зависимости от метода переработки. Наиболее существенным показателем перерабатываемости полимера является его вязкость. В каталогах на полимеры указывают назначение каждой базовой марки полимера по вязкости – литьевые, экструзионные, для прессования и т.д. Далее подбирают базовую марку полимера по вязкости в зависимости от конфигурации и размеров изделия. Сравнительно просто подобрать базовую марку для получения экструзионных изделий. В каталогах на пластмассы обычно приводятся конкретные рекомендации по применению экструзионных марок. Порядок выбора литьевых марок для изготовления литьевых изделий более сложен.

Выбор марки с улучшенными технологическими свойствами выбирают на основе базовых с использованием справочной информации о выпускаемых типах марок с улучшенными технологическими свойствами, назначения, экономических эффектах, которые дает применение марок, рекомендациях по применению марок для различных изделий. Основная линия пластмасс для данного применения по вязкости может быть найдена по рис.2.4.

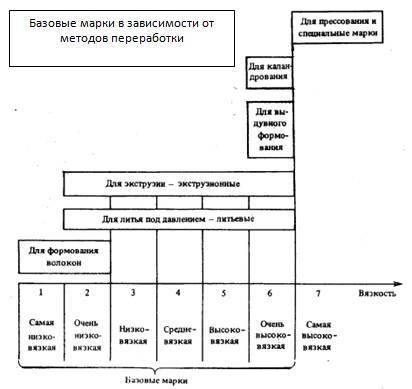

Рис. 2.4. Распределение базовых марок полимеров по методам переработки в зависимости от вязкости.

Распределение базовых марок полимеров по методам переработки и характерным группам изделий приведены в табл.2.1.

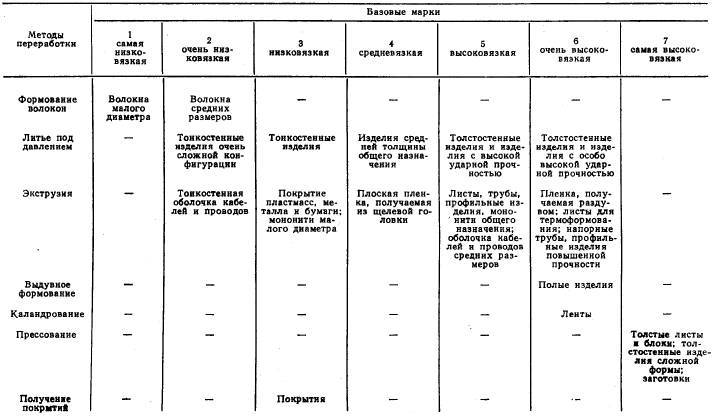

Табл. 2.1. Распределение базовых марок полимеров по методам переработки и характерным группам изделий [2]

Пластмассы широко используются для седел арматуры. Благодаря им появился целый класс арматуры, называемый арматурой с мягкими уплотнениями. С качественным ростом их свойств и упрощения их переработки, количество используемых пластмасс, например, взамен резиновых и, особенно металлических седел и уплотнений будет возрастать.

В настоящее время пластмассы наиболее широко используются для изготовления деталей или для облицовки внутренних поверхностей, непосредственно соприкасающихся с коррозионными средами.

В и н и п л а с т представляет собой твердую негорючую пластмассу, получаемую путем термической пластификации поливинилхлоридных смол. Обладает высокой химической стойкостью против действия многих агрессивных сред – кислот, щелочей и их растворов. Из винипласта изготовляются детали кранов и пр. Он используется также в качестве материала для защитного покрытия. Применяется для рабочей среды с температурой до 40…60°С.

Среди неметаллических коррозионно стойких материалов особое место занимает ф т о р о п л а с т (политетрафторэтилен C₂F₄), так как является наиболее коррозионностойким пластмассовым материалом. Молекулу фторопласта можно представить в виде молекулы полиэтилена, в которой атомы водорода замещены атомами фтора. В разных странах он получил разное название: в США – тефлон, галон; в Англии – флюон; в Японии – полифлон; во Франции – сорефлон; в Италии – альгофлон; в ФРГ – хостафлон.

Наибольшее применение получил фторопласт 4, выпуск которого составляет 80 – 90% от всех фторполимеров. Он представляет собой порошок белого цвета плотностью 2,2 г/см³. Фторопласт при нагревании до 327°С плавится, но расплав имеет высокую вязкость и остается в высокоэластичном состоянии до температуры 415°С, выше которой он разлагается с выделением ядовитого газа.

Фторопластовые детали изготавливают механической обработкой из заготовок в виде труб или листов, которые получаются прессованием порошка при давлении 35…100 МПа и последующим спеканием при температуре 365…385°С. Таблетки из фторопласта, полученного эмульсионным методом полимеризации, можно перерабатывать способом экструзии при давлении 10…120 МПа, получая, таким образом, трубы, ленты, профили. После экструзии изделия подвергают спеканию при температуре 370°С.

По химической стойкости фторопласт 4 превосходит платину, графит, кварц и все известные синтетические материалы. Его коррозионная стойкость сохраняется в широком интервале температур (от –269 до +250°С). Для того чтобы обеспечить нормальную герметичность затвора, в рабочей среде не должно быть твердых частиц размером более 70 мкм по наибольшему измерению.

Элементарный фтор и его галогениды медленно взаимодействуют с фторопластом, а расплавленные и нерастворенные щелочные металлы разрушают поверхность фторопласта, но вглубь материала не проникают. Высокая химическая стойкость фторопласта обусловлена прочным взаимодействием фтора с углеродом, а также тем, что атомы фтора экранируют атомы углерода. Фторопласт – изолятор с высокими значениями электрической прочности при температурах от –269 до +260°С. Электротехнические детали из фторопласта имеют высокие диэлектрические свойства.

Фторопласт 4 не смачивается водой и не набухает, по внешнему виду напоминает парафин, имеет низкий коэффициент трения. Ползучесть материала зависит от контактного давления и температуры. Фторопласт 4 используется для изготовления деталей кранов, клапанов, труб, сильфонов, прокладок, мембран, сальниковых набивок и различных деталей электроаппаратуры. Фторопласт 3 применяется для температуры до 70°С, выпускается в виде плит толщиной 1…8 мм, трубок, шнура, используется также для покрытия шероховатых металлических поверхностей, предварительно нагретых до температуры 275°С. При изготовлении седел лист фторопласта обычно обрезается по размеру будущего уплотнения и механически обрабатывается.

На основе фторопласта 4 изготавливаются всевозможные модификации для удовлетворения потребностей различных отраслей промышленности. Например, фторопласт 42, несколько теряя в свойствах, обладает литейными качествами. Для уплотнений используется фторопласт, наполненный графитом. Такая модификация фторопласта, как флубон хорошо зарекомендовала себя в качестве уплотнительных колец шаровых кранов на давление 32 МПа.

Существенно улучшены потребительские свойства пористого уплотнительного материала на основе фторопласта 4Д. Заготовка – жгут круглого или прямоугольного сечения подвергается многократной вытяжке и термообработке, в результате которой приобретает

особую структуру, которая придает материалу высокую прочность при пористости свыше 50% и необычную гибкость и подвижность.

Благодаря таким свойствам, антифрикционность сохраняется в широком диапазоне температур (от –240 до +270°С). Мягкость и гибкость материала позволяют легко прирабатываться, обеспечивать надежное уплотнение узла, в том числе и в случае длительно эксплуатирующееся арматуры, при небольших усилиях обжатия. Материал не замерзает и не дает усадки в щелях. Американская фирма GORE создала уникальные уплотняющие материалы на основе пористого фторопласта. Лента GORE ТЕХ эффективна для фланцевых уплотнений, листы GORE ТЕХ GR с толщиной от 0,5 до 6,5 мм применяются при небольших усилиях сжатия и значительных неровностях уплотнительных поверхностей, например, для эмалированной арматуры.

Германская фирма PROPACK изготавливает сальниковые набивки высокого качества, сплетенные из фторопластовой пряжи фирмы GORE.

П о л и э т и л е н используется как коррозионностойкий материал для изготовления уплотнительных колец, прокладок.

П е н т а п л а с т БГ 1 и сополимер формальдегида (СФД) для рабочей среды температурой до 100°С, сополимер формальдегида (литьевой) марки АК 80/20 – до 60°С, пластмасса МХФ (масса холодного формования) – до 50°С используются для изготовления деталей клапанов малых диаметров прохода, предназначенных для коррозионных сред.

К а п р о н, п о л и п р о п и л е н, н е й л о н и другие пластмассы имеют в арматуре ограниченное применение, но могут применяться в качестве добавок для повышения тех или иных свойств.
