До сих пор мы рассматривали только системные объекты и их характеристики. Однако в MI есть другие элементы данных, также называемые объектами, но имеющие очень малое сходство с обычными, что создает еще одну терминологическую проблему.

В главе 4 мы рассмотрели содержимое оригинального шаблона программы MI — последовательность команд и таблицу определения объектов ODT. ODT описывает операнды, используемые программой. В результате неудачного выбора имен проектировщики MI для System/38 называли эти операнды объектами, а точнее программными объектами. Таким образом, двухбайтовое двоичное число считается объектом.

Программные объекты не имеют с системными объектами MI ничего общего, кроме названия. Но так как программный объект очень легко спутать с системным объектом типа «программа», то мы, для простоты, будем с этого момента использовать слово «объект» только для обозначения системных объектов MI.

Хотя в MI нет концепции памяти, все процессоры AS/400 используют физическую память, включая основную память и диск. Системные объекты, расположенные ниже MI, реализованы как строго определенные структуры, хранящиеся в этой памяти. За создание и управление этими структурами данных отвечает компонент управления объектами в SLIC. Давайте рассмотрим формат этих структур данных и их использование для представления системных объектов MI.

Понятия памяти и дискового пространства верны только ниже MI. В отличие от OS/ 400, SLIC «знает» о наличии этой памяти и работает с нею. Вся основная память и дисковое пространство в AS/400 находятся внутри большого единого адресного пространства, обычно, называемого одноуровневой памятью. Объем этой памяти равен общему числу байтов, на которое может ссылаться 64-разрядный адрес8.

Одноуровневая память — это используемая в AS/400 разновидность виртуальной памяти, обеспечивающая логическое представление памяти, которое не обязательно соответствует ее физической структуре. Достаточно представлять себе одноуровневую память как очень большое адресное пространство, внутри которого все и хранится. Различия между обычными системами виртуальной памяти одноуровневой памятью AS/400 описаны в главе 8.

Адресное пространство AS/400 логически разделено на блок последовательных байтов, называемых сегментами. В System/38 и первых AS/400 использовалось два размера сегмента: 64К и 16М. 16-мегабайтный сегмент состоял из 256 сегментов по 64К и иногда назывался сегментной группой. При переходе на 64-разрядную адресацию сегменты меньшего размера были исключены, остался только сегмент размером в 16М.

Сегменты не перекрываются и всегда начинаются с границы. Это означает, что 24 младших (самых правых) бита адреса первого байта каждого сегмента размером 16М всегда равны 0. Каждый 16-мегабайтный сегмент уникально задается 40 старшими (самыми левыми) битами 64-разрядного адреса.

Отображение адресного пространства AS/400 на физическую основную память и диски осуществляется компонентом управления памятью SLIC с помощью блоков памяти по 4К, называемых страницами9. Сегмент состоит из целого числа таких страниц, которые не обязательно расположены в физической памяти последовательно.

На рисунке 5.6 изображен формат системного объекта в одноуровневой памяти. Первые 32 байта содержат заголовок, предоставляющий информацию о самом сегменте. Далее следует заголовок EPA (Encapsulated Program Architecture). ЕРА была создана для спецификации внутренней структуры инкапсулированных объектов System/38, а затем та же внутренняя структура была перенесена в AS/400. Заголовок ЕРА содержит атрибуты (свойства) общие для всех системных объектов, независимо от типа. Заголовок сегмента и заголовок ЕРА вместе занимают первые 256 байтов всякого системного объекта.

⁹System/38 и первые модели AS/400 использовали размер страницы в 512 байтов. Размер страницы был увеличен до 4К при переходе на 64-разрядную RISC-аппаратуру.

⁸Число байтов, адресуемых 64-разрядным числом, настолько велико, что большинство людей не могут соотнести его с чем-либо, что можно «пощупать руками». Когда в AS/400 был 48-разрядный адрес, мы, бывало, говорили, что число адресуемых байтов равно расстоянию от Земли до Солнца и обратно в миллиметрах. Для 64-разрядного адреса нужна какая-то новая аналогия.

Рисунок 5.6. Структура системного объекта

Рисунок 5.6. Структура системного объекта

Каждый тип объекта содержит свойства, присущие только ему: свойства программы уникальны по сравнению с областью данных, и наоборот. Эти индивидуальные свойства содержатся в специфическом заголовке (customized header) объекта, следующем после заголовка ЕРА.

После трех заголовков следуют компоненты, составляющие данный объект: например, за специфическим заголовком программы размещается последовательность команд. Так как все системные объекты имеют пространственную часть, пространственный компонент присутствует всегда. В MI он называется ассоциированным пространством. Конкретный набор компонентов и порядок их следования зависят от типа объекта.

Типов системных объектов слишком много, для того чтобы подробно описывать специфические заголовки и компоненты объектов. Однако некоторые примеры мы рассмотрим.

Как мы уже говорили, системные объекты занимают один или несколько сегментов и всегда начинаются с границы сегмента. Первый сегмент называется базовым — его имеет каждый объект, и на него всегда ссылается системный указатель. В зависимости от типа объекта, он может занимать один или несколько вторичных сегментов, большинство объектов занимают их ассоциированным пространством. Ни один сегмент не может быть частью более чем одного системного объекта.

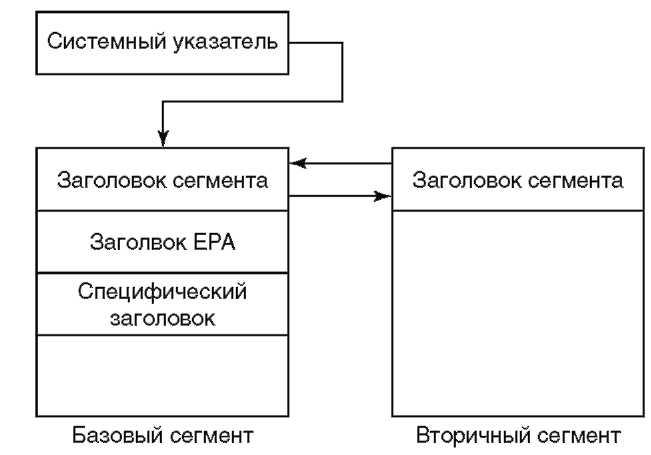

На рисунке 5.7 показан системный объект, занимающий два сегмента, при этом системный указатель ссылается на базовый сегмент. Обратите внимание, что у каждого сегмента — свой заголовок. Заголовок сегмента содержит информацию о сегменте, а не о содержащемся в нем объекте. В заголовке сегмента также содержатся адреса, связывающие сегменты друг с другом. Заголовок ЕРА содержится только в базовом сегменте. За заголовком ЕРА, также только в базовом сегменте, следует специфический заголовок объекта.

Рисунок 5.7 Многосегментные объекты

Выделение сегментов происходит при создании системного объекта посредством команды «Create xxx», где «xxx» — тип создаваемого объекта. На рисунке 5.8 показаны исходные параметры и результаты команды «Create» на уровне MI. Эта команда использует пространственный указатель для доступа к шаблону объекта, содержащегося в пространственном объекте. Читателю следует иметь в виду, что команды «Create xxx» MI — это не то же самое, что и команды «CRTxxx» OS/400. Например, команда OS/400 «CRTRPGPGM» должна выполнить ряд предварительных шагов, прежде чем дело дойдет до заключительного прохода компиляции программы — вызова «Create» в MI. Исполнение этой команды на уровне MI приводит к созданию в одноуровневой памяти базового и вторичных сегментов.

Рисунок 5.8 Создание объекта

Для отражения наличия нового объекта обновляются различные справочники, поддерживаемые SLIC. Компоненту управления памятью нужен доступ к сегменту, поэтому выполняется обновление одного из справочников компонента. Если объект создается в библиотеке (аналогичный термин ниже MI — контекст), то туда также нужно внести его имя и местоположение. Если библиотека не задана, то объект помещается в текущую библиотеку задания, вызвавшего команду «Create» (одна библиотека из списка для каждого задания всегда обозначается как текущая). Аналогично, следует обновить профиль пользователя или группы, чтобы обозначить владельца нового объекта. Заключительный этап — создание системного указателя на объект и возвращение его пользователю, запросившему о создании.
