Вспомогательный сигнал контура L6, С5, С1.2, выработанный гетеродином на транзисторе VT2, подается в эмиттерную цепь смесителя на транзисторе VT1. Этот сигнал отличается на 465 кГц от сигнала приемного контура L1, С1.1, подаваемого на базу VT.

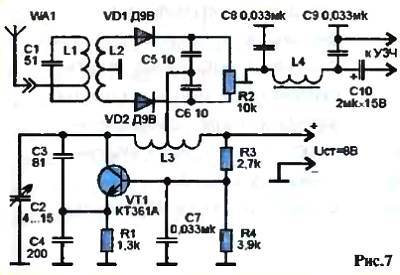

Сигнал ПЧ выделяется контуром L3, СЗ и идет на дальнейшее усиление и детектирование. Функции смесителя и гетеродина обычно совмещают в общем каскаде на одном транзисторе. При самостоятельном конструировании представляет интерес комбинация однотранзисторного преобразователя и сверхрегенеративного детектора, позволяющая обойтись без каскадов усиления ПЧ для приема КВ или УКВ ЧМ передач. Если вспомогательному сигналу сообщить частоту принимаемого, получим «нулевую» промежуточную частоту, то есть сигнал звуковой частоты, который легко усилить любым УЗЧ; это так называемый прием с прямым преобразованием (или с синхронным детектором). Вариант такого устройства дан на рисунке 7.

Юный техник, 2000 № 02 - _71.jpg

Здесь гетеродин работает на транзисторе VT1, смешение сигналов происходит на диодах VD1, VD2.

Метод прямого преобразования используется главным образом, для приема любительских передатчиков, работающих телеграфом («точки», «тире») или с модуляцией типа SSB (на одной боковой полосе).

Для озвучивания сигналов, принятых любым из рассмотренных устройств и их комбинациями, можно использовать любой, отвечающий вашей задаче, усилитель 3Ч, построенный на транзисторах либо на основе интегральных микросхем. Годятся и многие готовые УЗЧ, имеющиеся в заводских радиоприемниках или магнитофонах.

Ю.ПРОКОПЦЕВ

СДЕЛАЙ ДЛЯ ШКОЛЫ

Как убедиться в волновой природе света

Юный техник, 2000 № 02 - shkolaJUT.jpg

Одно из следствий волновой природы света — дифракция. Она проявляется как некая кажущаяся способность света огибать препятствия.

Если в школе есть лазер, то показать это явление не сложно. Направьте луч на стенку — и весь класс, даже при незашторенных окнах, увидит отчетливое красное пятно. Теперь пересечем лазерный луч дифракционной решеткой — так называется кусок стекла или фотопленки, на которые нанесено множество тонких штрихов. Пятно на стене разлетится на множество ярких красных пятен.

На первый взгляд прекрасно. Эффект доказан и показан сразу всем. Но… вдумчивый ученик заметит рафинированную искусственность лазерного света. Возникнет сомнение: а так ли все происходит со светом обычным?

Почти все опыты по волновой природе света требуют очень ярких точечных источников. Яркость даже обычного школьного лазера сравнима с яркостью атомного взрыва в одну килотонну, наблюдаемого с расстояния в один км. Неудивительно, что даже с ярчайшими дуговыми и газоразрядными лампами подобные опыты получаются лишь в хорошо затемненном помещении, а детали их плохо видны с задних рядов.

Юный техник, 2000 № 02 - _72.jpg

В школах такие источники света, как лазер, встречаются редко, а поскольку с лампами накаливания опыты получаются плохо, их часто попросту не показывают.

А зря. Лучше отказаться от группового показа и перейти к индивидуальным лабораторным работам. Их можно провести, опираясь на самые простые средства. Об этом можно прочесть в очень редкой книге, изданной Академией педагогических наук РСФСР: Башкатов М Н. и Огородников Ю.Ф. «Школьные опыты по волновой оптике». Москва, 1960 г. Авторы отмечают, что в своей работе опирались на методику одного из основоположников волновой теории света, Огюстена Жана Френеля.

Суть опытов заключается в том, что наблюдение ведется не на проекции экрана, а с помощью простой лупы. Свет, отраженный экраном, почти полностью рассеивается, и лишь ничтожная (едва ли не миллионная) часть попадает в глаза наблюдателя. Лупа же собирает практически весь свет. И такие опыты можно провести даже в слегка затемненном уголке классной комнаты.

Источником света послужит обычная лампа карманного фонаря с подставкой, которая имеется во всех физических кабинетах. Нить накаливания в ней располагается горизонтально. Это очень удобно. Поворачивая подставку, нить можно наблюдать то во всю длину, то с торца. В первом случае она работает как протяженный источник света, во втором — как точечный. Наблюдаемые предметы помещаются на расстоянии примерно в один метр. Тогда форма фронта световой волны максимально приближается к идеальной сферической.

Но волновые эффекты удастся наблюдать только в том случае, если вы правильно пользуетесь лупой (рис. 1).

Юный техник, 2000 № 02 - _73.jpg

На этом придется остановиться подробнее.

От лампы на лупу падает расходящийся пучок света (MN — сечение этого пучка фокальной плоскостью лупы), а пройдя сквозь нее, после преломления выходит сходящийся пучок. Однако за фокусом линзы и он расходится.

Чтобы видеть все сечение MN, в котором происходят волновые процессы, надо поместить лупу от глаза на расстоянии немного больше фокусного, чтобы она казалась равномерно и ярко освещенной. А имеющиеся в школах лабораторные линзы с фокусными расстояниями 7 и 14 см советуем располагать на расстояниях 8 и 16 см от глаза соответственно.

В начале века профессор В.Аркадьев получил ряд фотографий, вошедших в учебники по оптике, где показана дифракция, происходящая на обычных предметах — стержне, тросточке, шляпе.

Эти снимки делались при свете дуговой лампы с расстояния до сорока метров в полностью затемненном помещении!

Мы же сможем это все пронаблюдать в самых простейших условиях. В нашем случае предметы выберите иные (рис. 2) — две иголки и проволочный крючок на подставке.

Юный техник, 2000 № 02 - _74.jpg

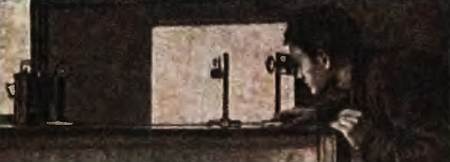

Расположение предметов показано в начале статьи.

Рекомендуем для начала сесть на расстоянии 1,5–2 м от лампочки и, взяв в руку карандаш, а в другую линзу, пронаблюдать, как свет заходит в область тени, а его лучи начинают интерферировать между собою, вызывая появление чередующихся полос. Это и есть дифракция.

Для удобства наблюдения предметы желательно закрепить на штативе с лапкой. Лампу следует повернуть так, чтобы к наблюдателю был обращен конец нити накала. В этом случае она будет работать как точечный источник.

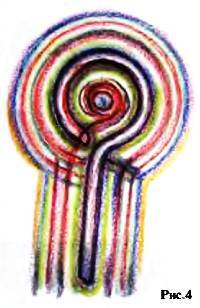

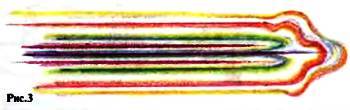

Примерный вид ожидаемой картины показан на рисунках 3 и 4.

Юный техник, 2000 № 02 - _75.jpg
Юный техник, 2000 № 02 - _76.jpg

Несколько неожиданным приемом воспользовались авторы вышеприведенной книги для фотографирования дифракционных картин.

Оказывается, для этих целей можно воспользоваться фотоаппаратом-зеркалкой… без объектива. Его располагают на расстоянии 2–3 м от предмета.

В этом случае на фотопленке возникает такая же картина, как на стене при опытах с лазером. Ее-то и регистрирует пленка.

Авторы снимали на пленку чувствительностью 90 единиц с экспозицией 18 секунд.

Сегодня в продаже есть фотоматериалы чувствительностью 400 — 1200 единиц. Очевидно, экспозиция может быть уменьшена до одной секунды. Так что возможно делать такие снимки даже с рук.

Но не это главное.

Подобные снимки должны в известной мере обладать свойствами голограммы. При освещении их точечным источником света либо лазером можно увидеть предмет, дифракционную картину которого мы снимали.

А. ВАРГИН

Рисунки автора
